刮刀的结构、分类、安装及注意事项简析

文章出处:行业资讯 责任编辑:东莞市宝祁包装机械有限公司 发表时间:2021-01-29

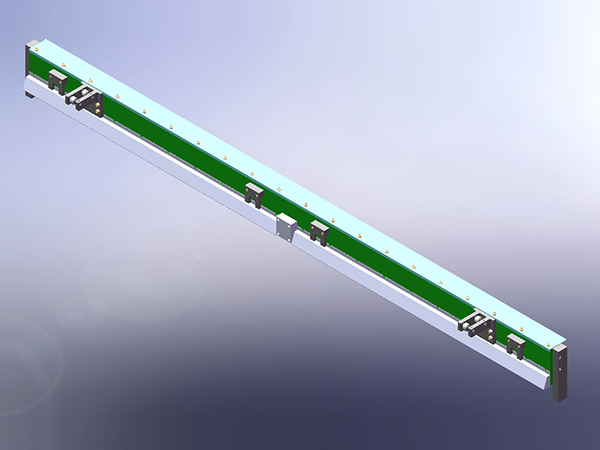

1、刮刀的结构

刀背通常也称之为垫片,刀背的作用是:

保证刀片与版面接触良好,并有适当的压力,增加刮刀片的弹性和挺度。

2、刮刀的分类

刮墨刀伸出长度不同,刮墨时刀片弯曲程度不同,形成硬刮刀和软刮刀。

硬刮刀和软刮刀的优、缺点对比:

3、刮刀的安装

(1)安装依据

印样中体现出的图形、文字等信息。

版辊类型:

线条版、层次版、过渡版。

(2)安装步骤

①刮刀长度要比印版两端各长出10㎜~20㎜,避免印版两端油墨飞溅。

②必须清洁刀背和刀槽,防止墨块影响刮刀安装的平整度。

③将刮刀放在支撑垫片下面,装入刀槽内,一般来说:刀背伸出刀架15㎜~25㎜,刮墨刀比刀背多伸出一般为5㎜~8㎜。

④保证刮刀刀片、刀背水平、平直,伸出长度两侧相同。

⑤软硬适中,由中间向两边依次压紧固定螺丝,不能有波浪形,用砂纸打磨后清洗干净,有波浪的需重新安装。

(3)安装位置:

备注:○为印版滚筒与压辊之间压印点;A为刮墨刀与印版的接触点

分析:

凹版印刷中使用挥发型油墨,刮墨刀与印版的接触点A与压印点○之间圆弧长度A○越短,油墨粘度变化越小,对油墨的转移越有利。

举例:

生产中的新形象卷筒单包,很多同行说转印不上,堵版,大多时候就是忽视这一点(层次版),就是圆弧A○距离太长,浅网叠加中,在刮刀刮墨后,油墨还没有转移到承印物上,油墨中溶剂挥发得过快,形成转移不良或干版(这就是平常同行们说的“把刀往前推一点”)。

一般来说:

刮墨刀与印版接触点和压辊压印点距离为版辊直径的1/4长度。

(4)安装角度:

刮刀角的定义:

刮墨刀与经过刮刀与版辊接触点A的切线L形成的夹角α,刮刀角一般为30度—60度为佳,一般为锐角α<90度。

分析:

因夹角α过大,接触点B与压印点○距离大,造成刮墨后到印刷的时间过长,对油墨粘度影响大,转印效果不好,特别是过渡版。

举例:

如维达V0035蓝色经典迷你单包。

(5)安装小技巧

过渡版、浅网叠加的层次版、细小文字版:

刮刀的结构、分类、安装及注意事项简析

角度以30°~40°为宜,刮刀伸出刀背长度5㎜~6.5㎜。

线条版、满版或全部深网:

角度以45°~60°为宜,刮刀伸出刀背长度5㎜(特殊情况作适当调整)

刮刀与版辊的接触点到压辊与版辊的接触点的距离,应该小一些。

4、注意事项

(1)安装、打磨刮刀时应带好手套,防止划伤。

(2)打磨旧刀时,要特别注意两端缺口。
