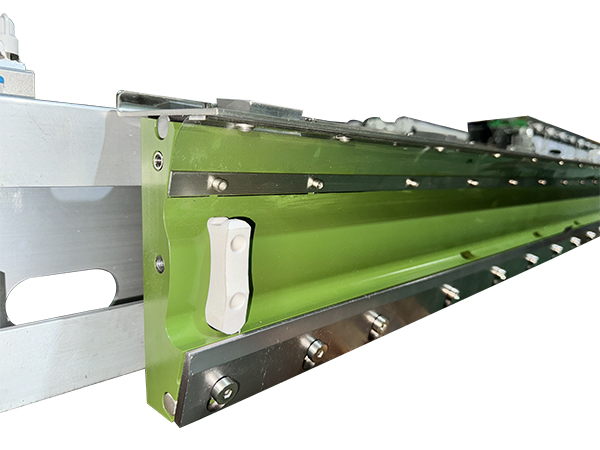

涂布机刮刀系统的支撑机构是保障刮刀运行稳定性、刀刃精度保持、振动抑制的核心部件，其设计直接影响涂布膜厚均匀性和表面质量。
现在跟小编一起来看一看涂布机刮刀系统具体设计要点是哪些？
1. 刮刀架设计要点
刮刀架是直接固定刮刀的部件，其设计需满足精准定位、快速装拆、刚性支撑的要求。
材质选择
普通精度场景：选用铝合金（6061-T6），重量轻、加工性好，表面可做硬质阳极氧化防腐蚀；
中高精度场景：选用不锈钢（304/316），刚性更高，适合腐蚀性涂料环境；
超高精度场景（如锂电池极片涂布）：选用碳纤维复合材料或钛合金，重量轻、刚性高，热变形小。
结构设计
采用一体式锻造结构，避免焊接变形（焊接会导致应力集中，长期运行易开裂）；
刮刀安装面需做精密加工，平面度≤0.002mm/m，粗糙度 Ra≤0.4μm，保证刮刀与安装面完全贴合，避免局部应力过大；
配备快速装夹机构（如气动夹具、快拆螺丝），实现刮刀的快速更换（减少停机时间），同时保证装夹重复定位精度≤0.005mm；
针对长刮刀（如宽幅薄膜涂布），需在刮刀架上设置均匀受力点，避免刮刀因自身重量弯曲。
2. 支撑梁设计要点
支撑梁是承载刮刀架的核心部件，尤其对于宽幅涂布机（如幅宽 2m 以上），支撑梁的刚性直接决定刮刀的直线度。
材质选择
普通宽幅（≤1.5m）：选用铝合金型材或不锈钢方管，成本低、易加工；
中宽幅（1.5～3m）：选用铝合金挤压型材（如空心矩形梁），通过内部加强筋提升刚性；
宽幅高精度（≥3m）：选用碳纤维复合材料梁，比强度高（刚性是钢的 5 倍，重量仅为钢的 1/4），热膨胀系数小，避免温度变化导致的变形。
结构设计
采用等强度设计，保证支撑梁各段的刚性均匀，避免局部薄弱点；
对于长支撑梁，需设置中间辅助支撑（如气动顶针、弹性支撑），抵消支撑梁的下垂变形，保证整体直线度；
支撑梁与设备机架的连接需采用刚性连接（如法兰盘 + 高强度螺栓），避免连接间隙导致的振动；
高精度场景需在支撑梁上集成直线度检测装置（如激光位移传感器），实时监测梁的变形，通过调节机构补偿。
3. 减震装置设计要点
振动是导致涂布不均的重要原因，支撑机构需配备减震装置，吸收来自涂布辊、基材或设备的振动。
减震方式选择
低频振动（如涂布辊转动）：选用橡胶减震垫或弹簧减震器，橡胶材质先选丁腈橡胶（耐油、耐磨损），弹簧需选用不锈钢材质（防腐蚀）；
高频振动（如基材传输）：选用液压减震器或粘弹性减震材料，通过阻尼作用吸收高频振动；
超高精度场景：选用主动减震系统，通过传感器监测振动，实时调节减震器的阻尼，实现振动主动抵消。
安装位置设计
减震装置需安装在振动传递路径上，如刮刀架与支撑梁之间、支撑梁与机架之间；
对于宽幅支撑梁，需在两端和中间均匀布置减震点，避免局部振动集中；
减震装置的刚度需与支撑机构的刚性匹配，避免因减震器过软导致刮刀定位精度下降。
4. 定位与导向机构设计要点
支撑机构需与刮刀的调节机构（如间隙调节、角度调节）配合，保证调节过程中的定位精度和重复性。
导向精度设计
间隙调节导向：选用滚珠直线导轨（精度等级 H 级以上），保证刮刀上下调节时的直线度，避免左右偏移；
角度调节导向：选用精密回转轴承（如交叉滚子轴承），回转精度≤0.001°，保证刮刀角度调节的精准性；
所有导向部件需配备防尘密封装置（如风琴罩、防尘圈），避免涂料粉尘进入导致卡滞。
限位与锁紧设计
配备机械限位装置（如限位块、行程开关），防止调节过度导致刮刀或涂布辊损坏；
调节完成后，需通过锁紧机构（如气动锁紧、手动锁紧螺丝）固定支撑机构，避免运行过程中出现位移；
高精度场景采用伺服锁紧，通过电机驱动锁紧机构，保证锁紧力均匀，避免局部应力变形。
5. 热变形补偿设计要点
温度变化会导致支撑机构变形（如金属热胀冷缩），尤其对于高精度涂布场景，需设计热变形补偿结构。
材料选型补偿
采用热膨胀系数匹配的材料，如刮刀架选用铝合金，支撑梁选用碳纤维，两者热膨胀系数接近，减少温度变化带来的相对变形；
结构设计补偿
对于长支撑梁，采用对称结构设计，使热变形向两侧均匀扩散，避免中间凸起或凹陷；
集成温度传感器，实时监测支撑机构的温度，通过调节机构（如伺服电机）补偿热变形量；
隔热设计
若刮刀配备加热 / 冷却装置，需在支撑机构与刮刀之间设置隔热层（如陶瓷隔热片、耐高温橡胶），避免温度传递导致支撑机构变形。
